Схеми підключення однофазного та трифазного лічильників
Підключення лічильника електроенергії вимагає дотримання правильного алгоритму підключення, щоб забезпечити коректну роботу пристрою та безпеку.

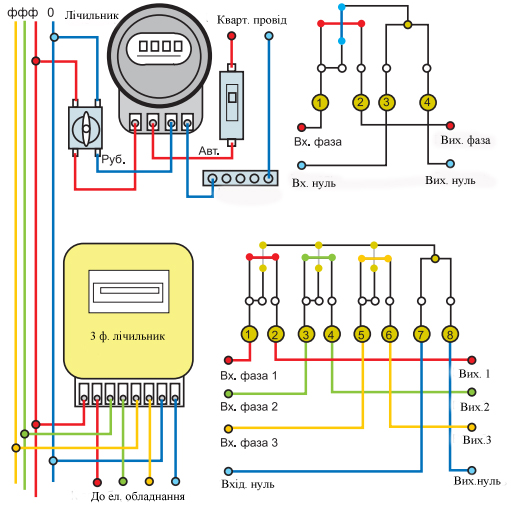

Схеми підключення однофазного та трифазного лічильників.
Підключення однофазного лічильника:
Послідовність підключення до клем лічильника:
| Клема | Призначення | Підключення |
|---|---|---|
| 1 | Фаза (вхід) | Від мережі (L) |
| 2 | Фаза (вихід) | До споживачів |
| 3 | Нуль (вхід) | Від мережі (N) |
| 4 | Нуль (вихід) | До споживачів |
Підключення трифазного лічильника:
Послідовність підключення до клем лічильника:
| Клема лічильника | Призначення |
|---|---|
| 1 | Фаза 1 (вхід) |
| 2 | Фаза 1 (вихід) |
| 3 | Фаза 2 (вхід) |
| 4 | Фаза 2 (вихід) |
| 5 | Фаза 3 (вхід) |
| 6 | Фаза 3 (вихід) |
| 7 | Нейтраль (вхід) |
| 8 | Нейтраль (вихід) |
Примітка:
Підключення лічильника краще довірити кваліфікованому електрику з відповідним допуском.
