Якщо взяти занадто товстий кабель (великого перетину) — це «влетить вам у копієчку», оскільки його ціна залежить від діаметра струмопровідних жил. Застосування тонкого кабелю призводить до його перевантаження і, при неспрацьовуванні захисту, перегріву, оплавленню ізоляції, короткому замиканню і пожежі. Правильним буде вибір перерізу проводу залежно від струму, що відображено у наведених нижче таблицях.
Перетин кабелю
Перетин кабелю – це площа зрізу токопровідної жили. Якщо зріз жили круглий (як у більшості випадків) і складається з одного дроту – то площа/перетин визначається за формулою площі кола. Якщо в жилі багато дротів, то перетином буде сума перерізів усіх дротів у даній жилі.
Перетин кабелю вибирається виходячи з навантажень за допомогою спеціальних таблиць, які називають “Припустимі струмові навантаження на кабель”. Якщо немає ніякого бажання розбиратися в цих таблицях, то Вам цілком достатньо знати, що на розетки бажано брати мідний кабель перетином 1,5-2,5 мм², а на освітлення – 1,0-1,5 мм².
Багато електриків для «прикидки» потрібного перерізу вважають, що 1 мм² мідного дроту може пропустити через себе 10А електричного струму: відповідно 2,5 мм² міді здатні пропустити 25А, а 4,0 мм² – 40А і т.д. Якщо Ви трохи проаналізуєте таблицю вибору перерізу кабелю, то побачите, що такий метод годиться лише для прикидки і тільки кабелів перерізом не вище 6,0 мм².
При прокладанні кабелю в трубі (тобто в будь-яких закритих просторах) можливі струмові навантаження на кабель повинні бути меншими, ніж на відкритому просторі.
Коли навантаження приймається в (кВт), то йдеться про сукупне навантаження. Тобто, для однофазного споживача навантаження буде вказано по одній фазі, а для трифазного – сукупно по всіх трьох. Коли величина навантаження названа в амперах (А) – завжди йдеться про навантаження на одну жилу (або фазу).

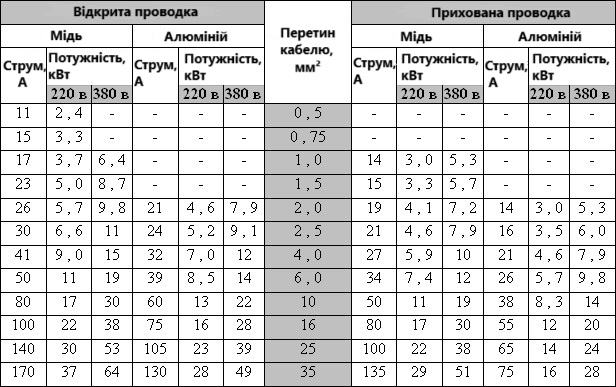

Таблиця навантажень по перетину кабелю:
Дана таблиця стосується кабелів та проводів у гумовій та пластмасовій ізоляції. Це такі поширені марки як: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ, АВВГ та ряд інших.
Розрахунок перетину кабелю.
Почнемо не з таблиці, а з розрахунку. Тобто кожна людина, не маючи під рукою інтернет, де у вільному доступі є відповідні таблиці, може самостійно визначити перетин кабелю по струму. Для цього знадобиться штангенциркуль та формула.
Якщо розглянути перетин кабелю, це коло з певним діаметром.
Існує формула площі кола: S = 3,14 * D² / 4, де “D” – діаметр виміряної жили.
Формулу можна спростити: S = 0,785 * D ².
Якщо провід складається з кількох жил, то вимірюється діаметр кожної, обчислюється площа, потім усі показники підсумовуються.
А як визначити перетин кабелю, якщо кожна його жила складається з кількох тоненьких проводків? Процес трохи ускладнюється, але не сильно. Для цього доведеться підрахувати кількість проводків в одній жилі, виміряти діаметр одного проводка, обчислити його площу за описаною формулою та помножити цей показник на кількість проводків. Це і буде перетин однієї жили. Тепер необхідно це значення помножити на кількість жил.
Якщо немає бажання рахувати проводки та вимірювати їх розміри, треба просто заміряти діаметр однієї жили, що складається з кількох проводів. Знімати розміри треба обережно, щоб не зім’яти жилу. Зверніть увагу, що цей діаметр не є точним, тому що між проводками залишається простір.
Чим відрізняється кабель від дроту?
Провід – це одна струмопровідна жила, чи то моножила, чи то набір провідників, ізольована в діелектрик, в оболонку.
А ось кабель – це вже кілька таких дротів, об’єднаних в єдине ціле, у своїй захисній та ізоляційній оболонці.
Вибір кабелю.
Робити внутрішнє розведення найкраще з мідних дротів. Хоча алюмінієві їм не поступаються. Але тут є один аспект, який пов’язаний з правильно проведеному з’єднанні ділянок у розподільчій коробці. Як показує практика, місця з’єднань часто виходять з ладу через окислення алюмінієвого дроту.
Ще одне питання, який провід вибрати: одножильний чи багатожильний? Одножильний має кращу провідність струму, тому саме його рекомендують до застосування у побутовій електричній розводці. Багатожильний має високу гнучкість, що дозволяє згинати його в одному місці по кілька разів без шкоди якості.
Найбільш поширені марки проводів та кабелів:
- ППВ – мідний плоский дво – або трижильний з одинарною ізоляцією для прокладання прихованої або нерухомої відкритої проводки;
- АППВ – алюмінієвий плоский дво – або трижильний з одинарною ізоляцією для прокладання прихованої або нерухомої відкритої проводки;
-
ПВС – мідний круглий, кількість жил – до п’яти, з подвійною ізоляцією для прокладання відкритої та прихованої проводки;
-
ШВВП – мідний круглий із скрученими жилами з подвійною ізоляцією, гнучкий, для підключення побутових приладів до джерел живлення;
-
ВВГ – мідний кабель круглий, до чотирьох жил з подвійною ізоляцією для прокладки в землі;
-
ВВП — мідний кабель круглий одножильний з подвійною ПВХ (полівінілхлорид) ізоляцією, П — плоский (струмопровідні жили розташовані в одній площині).
Розрахунок перерізу дроту проводиться для забезпечення безпечної, надійної та ефективної роботи електричних мереж і пристроїв.
