Сучасні електричні мережі та обладнання вимагають надійного захисту від аварійних режимів, викликаних порушенням порядку чергування фаз, перекосом фазних напруг або їх зникненням. Щоб виключити таки несправності, використовують спеціальні захисні пристрої – реле контролю фаз (РКФ). Це компактні електронні прилади, які забезпечують автоматичний контроль параметрів трифазної мережі і відключають обладнання при відхиленні від норми.
Призначення реле контролю фаз.
Основним завданням реле контролю фаз є забезпечення безпеки і надійності роботи трифазних навантажень. РКФ захищає обладнання від:
- Неправильного чергування фаз – може викликати обертання електродвигуна в зворотну сторону.
- Обриву однієї або декількох фаз – призводить до несиметричного навантаження і можливого виходу з ладу обладнання.
- Перекосу фазних напруг – виникає при нерівномірному розподілі навантаження по фазах.
- Зниження або підвищення напруги – критично для роботи електроніки і автоматики.
Ці захисні функції особливо актуальні в промислових і житлових електромережах, де стабільність параметрів не завжди гарантована.
Принцип роботи.
Реле контролю фаз підключається до трифазної мережі і безперервно вимірює параметри кожної фази. Алгоритм роботи пристрою зазвичай включає:
- Визначення порядку чергування фаз.
- Вимірювання рівня напруги на кожній фазі.
- Оцінку симетричності напруг.
При виявленні відхилень (наприклад, обриву фази або неправильного чергування), спрацьовує вбудоване реле часу, і пристрій подає сигнал на відключення виконавчих механізмів, таких як пускачі, контактори або автоматичні вимикачі.
Види реле контролю фаз.
Існує кілька класифікацій РКФ в залежності від принципу дії і функціональності:
За принципом дії:
- Електромеханічні – використовують котушки і контакти, працюють менш точно, але стійкі до перешкод.
- Електронні – сучасний варіант на мікросхемах, точніше і компактніше.
За функціональністю:
- Прості – тільки контроль чергування фаз.
- Комбіновані – контроль фаз + захист від перекосу, зниження/підвищення напруги.
- Програмовані – дозволяють задавати точні параметри спрацьовування і тимчасові затримки.
Галузь застосування.
Реле контролю фаз знаходять широке застосування в різних галузях:
- Промисловість – захист верстатів, конвеєрів, електроприводів.
- Житлове будівництво – в ліфтах, насосних станціях.
- Транспорт – на підйомних механізмах, ескалаторах.
- Сільське господарство – в системах зрошення, вентиляції ферм.
- Комерційні будівлі – кондиціонування, вентиляція, насосне обладнання.
Переваги використання.
Застосування РКФ дозволяє:
- Запобігти дорогі поломки обладнання.
- Знизити витрати на ремонт і обслуговування.
- Підвищити надійність електропостачання.
- Спростити роботу персоналу за рахунок автоматичного контролю.

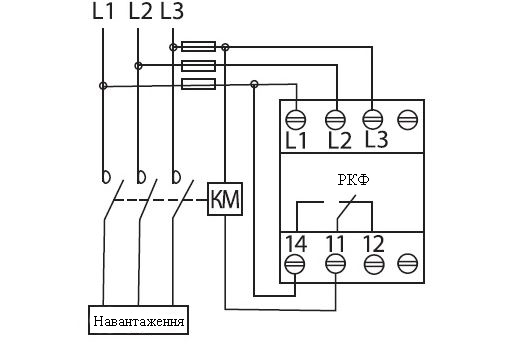

Типова схема підключення.
Висновок.
Реле контролю фаз – це важливий елемент системи електрозахисту, що забезпечує безпеку і стабільну роботу обладнання в умовах нестабільного електроживлення. Простота установки, висока надійність і широкий функціонал роблять ці пристрої незамінними в багатьох галузях. Сучасні моделі дозволяють гнучко налаштовувати параметри захисту, що робить їх універсальними засобами для застосування в різних умовах експлуатації.
